Выбор низковольтных распределительных шкафов GCK для промышленных проектов: стандарты и практические методы

Тематика: Методы выбора — быстрый подбор продуктов с оптимальным соотношением цены и качества с учетом условий эксплуатации
I. Обзор рынка

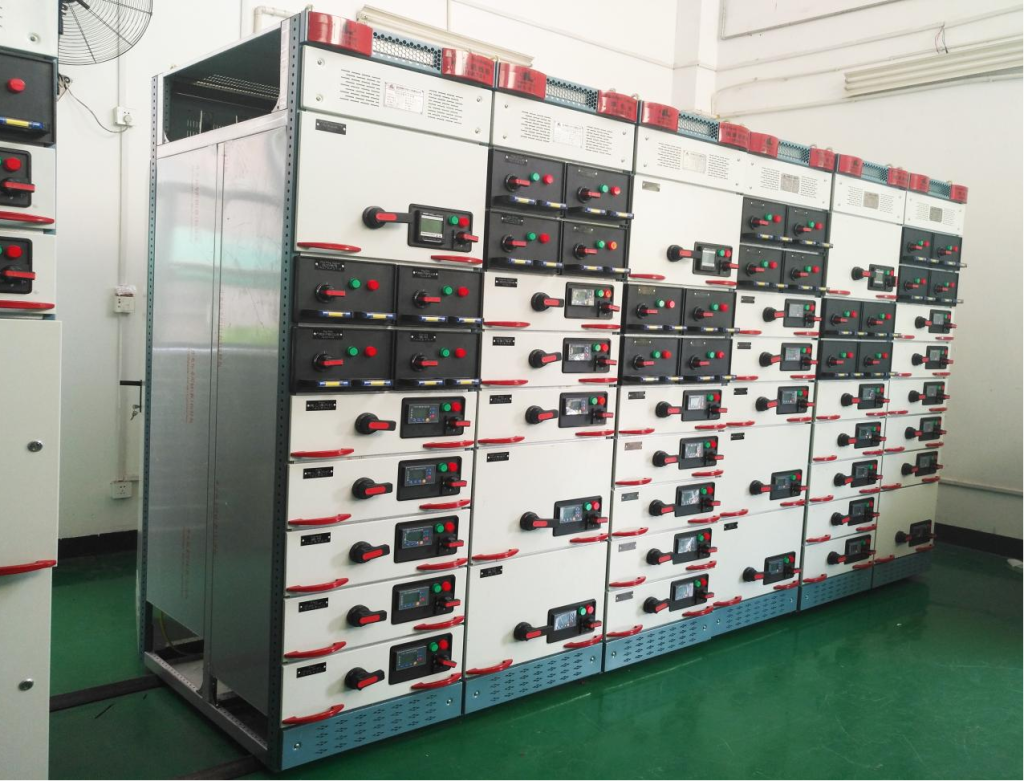

Низковольтные выдвижные распределительные шкафы серии GCK предназначены для трехфазных четырехпроводных/пятипроводных систем переменного тока частотой 50 Гц и напряжением 380 В и ниже. Они состоят из центральных шкафов распределения электроэнергии (PC) и центральных шкафов управления двигателями (MCC). В странах русского языкового пространства при реализации небольших и средних промышленных проектов особое внимание уделяется соотношению цены и качества, а также срокам поставки. В России, Казахстане и Узбекистане в таких отраслях, как горнодобывающая промышленность, металлургия, химическая промышленность и водоочистка, наблюдается стабильный спрос на распределительные шкафы серии GCK. Благодаря отличному соотношению цены и качества, а также гибким возможностям конфигурации распределительные шкафы GCK компании Naili Electric стали идеальным выбором для промышленных проектов в русскоязычных странах.

II. Позиционирование и конструкция продукции
GCK разработан с использованием стандартного модульного принципа; корпус шкафа собирается из профилей, а выдвижные ящики имеют размеры 8E, 16E, 24E и т. д. Шкафы PC предназначены для распределения электроэнергии, а шкафы MCC — для управления двигателями. Номинальный ток главной шины составляет до 4000 А, кратковременная выдерживаемая сила тока — 50 кА/80 кА, изоляционное напряжение — 660 В/1000 В. Шкафы GCK компании Nali Electric имеют каркас из высококачественного холодногнутого профиля с антикоррозионным оцинкованным покрытием, что обеспечивает длительную и надёжную работу.
III. Основные параметры для выбора модели
Системное напряжение 380 В/660 В; мощность трансформатора и ток короткого замыкания; количество выходных цепей; тип нагрузки; размеры выдвижных модулей; габариты шкафа; степень защиты IP30/IP40. При подборе необходимо рассчитать максимальный ток короткого замыкания и выбрать шины, автоматические выключатели и вставные модули. Компания «Наили Электрик» предоставляет поддержку в расчетах на русском языке, помогая клиентам определить оптимальную конфигурацию.
IV. Адаптация к промышленным условиям
В таких отраслях, как металлургия, химическая промышленность, горнодобывающая промышленность и водоочистка, наблюдаются значительные скачки нагрузки, поэтому рекомендуется оснащать шкафы MCC устройствами плавного пуска или частотно-регулируемыми приводами. Для отдалённых регионов шкафы GCK отличаются простотой обслуживания и универсальностью запасных частей, что делает их подходящим выбором для проектов с ограниченным бюджетом. В условиях высокой запылённости необходимо повысить степень защиты и проводить регулярную продувку. Компания «Наили Электрик» может предоставить реле с широким диапазоном напряжения срабатывания и опции обогрева и осушения, адаптированные к колебаниям напряжения в электросетях русскоязычных регионов и низким температурам.
V. Соотношение конфигураций PC и MCC
Определяется в зависимости от распределения нагрузки. Если преобладают двигательные нагрузки, доля MCC выше; если много питающих цепей, доля PC выше. Рекомендуется зарезервировать 10–20 % резервных цепей. Выдвижные модули должны иметь единые технические характеристики, что позволяет сократить количество видов запасных частей. Компания «Наили Электрик» может предоставить стандартизированные выдвижные модули, облегчающие последующее техническое обслуживание и расширение мощности.
VI. Адаптация к рынку стран русского языкового пространства
Сертификация EAC, документация на русском языке, стандарты ГОСТ. В сетях стран русского языкового пространства наблюдаются значительные колебания напряжения, поэтому рекомендуется, чтобы автоматические выключатели были оснащены широким диапазоном напряжения срабатывания. В зимний период при низких температурах требуется обогреватель. Для нефтепромысловых проектов необходимо учитывать требования взрывозащиты и коррозионной защиты. Компания «Наили Электрик» может предоставить сертификат EAC и техническую документацию на русском языке.
GCK от «Наили Электрик» обеспечивает гибкую конфигурацию шкафов PC и MCC: ток главной шины до 4000 А, выдерживаемая токовая нагрузка при коротком замыкании 50/80 кА; опции широкого диапазона напряжения срабатывания и обогрева с осушением адаптированы к колебаниям напряжения в электросетях стран русского языкового региона и низким температурам, обеспечивая высокое соотношение цены и качества. Компания «Наили Электрик» также может предложить подбор основных компонентов, таких как автоматические выключатели, контакторы и тепловые реле, в соответствии с требованиями проекта, а также предоставить удаленную техническую поддержку.
1) Подтверждение напряжения и короткозамыкающей способности; 2) Расчет нагрузки; 3) Выбор шкафов PC/MCC; 4) Выбор выдвижных модулей и компонентов; 5) Определение корпуса шкафа; 6) Проверка сертификатов. Вывод: GCK обладает высоким соотношением цены и качества для средних и малых промышленных проектов в русскоязычных странах и подходит для включения в руководство по выбору оборудования для автономных объектов. Компания «Нали Электрик» может предоставить комплексную поддержку от подбора оборудования до эксплуатации и технического обслуживания.
