Контроль качества стационарных распределительных шкафов GGD: подробное описание производственного процесса и стандартов

Анализ качества — подробное объяснение ключевых моментов производственного процесса и стандартов контроля качества

I. Рыночный контекст
Распределительные шкафы переменного тока низкого напряжения серии GGD предназначены для использования на электростанциях, подстанциях, промышленных и горнодобывающих предприятиях; их номинальное напряжение составляет 400 В, а номинальный ток — до 3150 А. Стационарная конструкция облегчает техническое обслуживание и подходит для управления на местах электротехниками в русскоязычных регионах. В отдаленных районах России и Казахстана, в сельских электросетях и на небольших промышленных и горнодобывающих предприятиях наблюдается постоянный спрос на распределительные шкафы серии GGD. Распределительные шкафы GGD компании «Наили Электрик» славятся своей экономичностью, надёжностью и простотой обслуживания, что делает их подходящими для проектов в русскоязычных регионах, где бюджет ограничен, но требуется надёжное электроснабжение.
II. Позиционирование продукта
GGD — это стационарные распределительные шкафы низкого напряжения, выполненные в виде универсальных шкафов, каркас которых сваривается из холодногнутого профиля 8MF. На боковых сторонах профилей имеются монтажные отверстия диаметром 20 мм и 100 мм, что обеспечивает гибкость конструкции. Шкафы шириной 1000/1200 мм оснащены асимметричными двойными дверцами, а шкафы шириной 600/800 мм — цельными дверцами и симметричными двойными дверцами сзади. В шкафах GGD компании «Наили Электрик» используется высококачественная оцинкованная сталь, обладающая хорошими антикоррозионными свойствами и подходящая для влажных и запыленных сред.

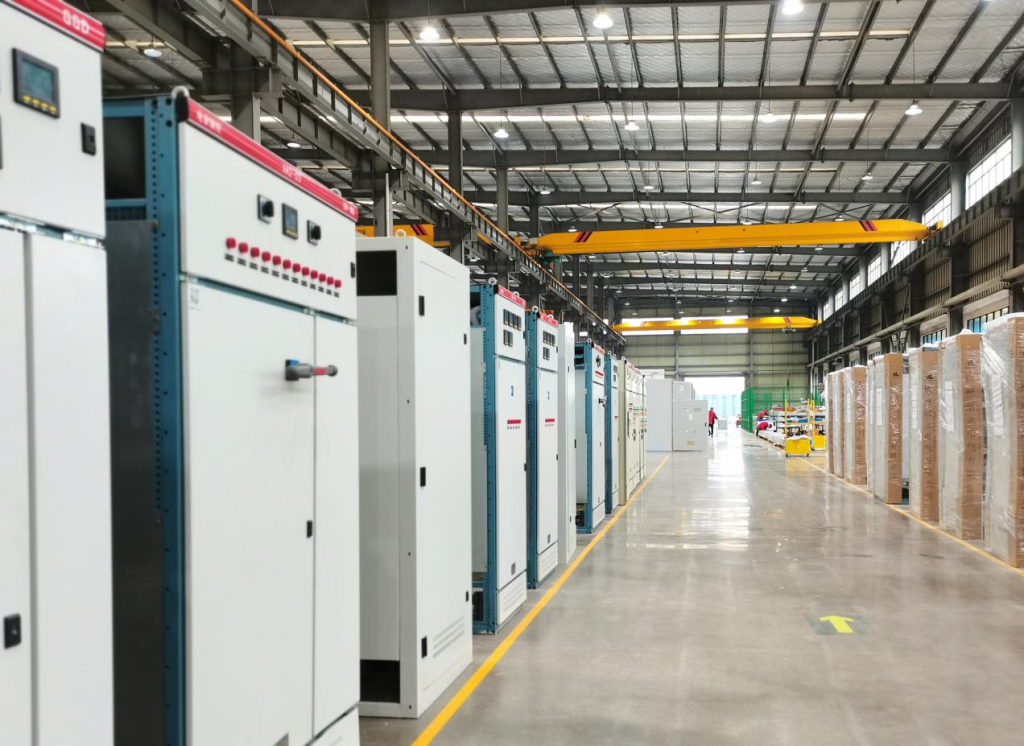

III. Основные этапы производственного процесса
1) Раскрой профилей, пробивка отверстий, гибка; 2) Сварка каркаса с обеспечением вертикальности; 3) Оцинковка для защиты от коррозии; 4) Установка шин, изоляторов и автоматических выключателей; 5) Вторичное подключение; 6) Заводские испытания. Ключевые контрольные точки: деформация при сварке, толщина оцинкованного слоя, момент затяжки соединений шин, расстояние между изоляторами. Компания «Наили Электрик» осуществляет контроль процессов в соответствии с системой ISO 9001, обеспечивая стабильное качество каждого шкафа GGD.
IV. Стандарты качества
Соответствие стандартам IEC 61439, GB 7251. Выдерживаемое напряжение в сетевой частоте 2500 В/1 мин; сопротивление изоляции ≥ 1 МОм; испытание на нагрев; испытание на короткозамкнутую прочность. Способность GGD выдерживать ток короткого замыкания составляет более 50 кА. Степень защиты корпуса шкафа IP30/IP40. Компания «Наили Электрик» может предоставить полный протокол заводских испытаний и техническую документацию на русском языке.
V. Преимущества стационарных установок
Отсутствие выдвижных ящиков и разъемов, стабильное давление на контакты; простота обслуживания, подходит для электромонтажников на местах; низкая стоимость, быстрая поставка. Недостатки: при отключении электроэнергии для ремонта требуется доступ к большому участку оборудования. Шкафы GGD подходят для отдаленных районов русского языкового региона, сельских электросетей, а также небольших промышленных и горнодобывающих предприятий. Компания «Наили Электрик» может предоставить график технического обслуживания и руководство по эксплуатации на русском языке.
VI. Адаптация для российского рынка
Сертификация EAC, документация на русском языке, соответствие ГОСТ. При низких температурах требуется обогрев и осушение. В запыленной среде необходима регулярная очистка. Рекомендуется предоставлять график технического обслуживания на русском языке: проверка соединений шин каждые полгода, испытание изоляции ежегодно. Компания «Наили Электрик» может предоставить опции обогрева и осушения, а также антикоррозионную обработку для адаптации к суровым условиям российского рынка.

GGD от компании «Нали Электрик» имеет каркас из холодногнутого профиля 8MF с антикоррозионной обработкой путем оцинковки; стационарная конструкция проста в обслуживании, а способность выдерживать короткое замыкание составляет более 50 кА; поставляются таблицы периодичности технического обслуживания на русском языке и протоколы заводских испытаний, что делает их подходящими для удаленных промышленных и горнодобывающих предприятий, а также для сельских электросетей. Компания «Нали Электрик» также может предоставить подбор сопутствующего оборудования, такого как автоматические выключатели, трансформаторы тока и приборы, в соответствии с требованиями проекта, а также оказывает поддержку в виде удаленного технического консультирования.
Основа качества GGD заключается в сварке каркаса, оцинкованной антикоррозионной обработке, соединении шин и изоляционных расстояниях. При закупках в русскоязычных регионах следует уделить особое внимание проверке протоколов заводских испытаний и сертификатов EAC. Вывод: GGD представляет собой экономичное и надёжное решение для стационарных распределительных устройств, подходящее для анализа качества автономных станций. Компания «Наили Электрик» может обеспечить полную поддержку на всех этапах — от подбора оборудования до эксплуатации и технического обслуживания.
