Принцип работы SVG и сравнение с традиционными компенсационными устройствами

Тематика: Технический анализ — сравнение ключевых показателей производительности, анализ преимуществ и недостатков различных технологических процессов
I. Рыночный контекст: актуальность проблемы обеспечения качества электроэнергии в русскоязычном регионе
Русскоязычный регион является одним из регионов мира с наибольшей концентрацией тяжелой промышленности. Металлургия, горнодобывающая промышленность, нефтехимия и электрифицированные железные дороги России составляют огромную систему промышленных нагрузок, а в Казахстане и Узбекистане проекты по разработке месторождений и металлургическому производству также продолжают расширяться. В этих отраслях широко используются устройства с импульсными нагрузками, такие как дуговые печи, прокатные станы и шахтные подъемники, и проблемы, возникающие в процессе их работы — импульсы реактивной мощности, колебания напряжения и трехфазный дисбаланс — становятся все более актуальными.
Традиционные средства компенсации реактивной мощности — стационарные конденсаторные батареи и SVC (стационарные компенсаторы реактивной мощности) — уже не справляются с быстро меняющимися промышленными нагрузками. Традиционные LC-компенсаторы могут обеспечивать только компенсацию реактивной мощности фиксированной мощности и не способны отслеживать динамические изменения ударных нагрузок; SVC, хотя и обладают определенной регулирующей способностью, имеют медленную скорость отклика (40–60 мс) и сопряжены с риском усиления гармоник и возникновения резонанса. На этом фоне SVG (стационарный генератор реактивной мощности, также известный как STATCOM) благодаря скорости отклика в миллисекундах и способности к двунаправленной компенсации в широком диапазоне становится основным технологическим решением для управления качеством электроэнергии в промышленности в русскоязычных странах. Судя по рыночным тенденциям, спрос на SVG в русскоязычном регионе быстро расширяется с электроэнергетики на такие отрасли, как металлургия, горнодобывающая промышленность, нефтехимия и электрифицированные железные дороги, что открывает значительные возможности для китайских производителей SVG на этом рынке. Высоковольтные устройства SVG компании NIRCEE Electric оптимизированы для рынка русскоязычного региона и обладают широким диапазоном адаптации к напряжению, а также способностью работать при низких температурах.

II. Принципы работы и ключевые параметры
Принцип работы. SVG (Static Var Generator, статический генератор реактивной мощности), также известный в мире как STATCOM (Static Synchronous Compensator), представляет собой новейшую технологию в области компенсации реактивной мощности. Его основной принцип заключается в параллельном подключении мостовой схемы преобразования тока к электросети через реактор, а также в соответствующей регулировке фазы и амплитуды выходного напряжения мостовой схемы преобразования тока, что позволяет этой схеме поглощать или выдавать реактивную мощность, соответствующую требуемым параметрам, и тем самым обеспечивать динамическую компенсацию реактивной мощности.
Архитектура силовых модулей. В SVG используется мостовая схема с самокоммутацией, построенная на IGBT (биполярных транзисторах с изолированным затвором), а также многоуровневая архитектура с каскадным соединением H-мостов, что позволяет напрямую подключаться к сетям напряжением 6 кВ, 10 кВ, 27,5 кВ и 35 кВ без использования трансформатора. Такая цепочечная структура не только снижает затраты, но и обеспечивает резервирование по схеме N+1 — в случае выхода из строя одного звена цепи устройство может продолжать работать с полной нагрузкой, что значительно повышает надежность работы. SVG компании Nali Electric использует многоуровневую архитектуру с каскадным соединением H-мостов и резервированием по схеме N+1, что делает его подходящим для условий непрерывного производства в русскоязычных регионах.
Основные эксплуатационные параметры. Скорость динамического отклика является наиболее заметным техническим преимуществом SVG. Время отклика SVC составляет примерно 40–60 мс, тогда как время отклика SVG, как правило, не превышает 5 мс, а измеренное время отклика в режиме постоянной реактивной мощности с замкнутым контуром может быть менее 1 мс. SVG обеспечивает плавную, динамичную и быструю компенсацию реактивной мощности в диапазоне от индуктивной до емкостной, позволяя поддерживать коэффициент мощности на уровне, близком к 1, в течение всего рабочего цикла. Кроме того, потери при работе SVG составляют менее 1 %, а занимаемая площадь составляет всего от 1/3 до 1/2 площади, занимаемой традиционным SVC аналогичной мощности.

III. Сравнительный анализ с SVC и традиционными устройствами компенсации LC
Сравнение скорости отклика. Время отклика SVG составляет ≤5 мс, тогда как у SVC — 40–60 мс. Этот разрыв особенно важен в условиях импульсных нагрузок, таких как дуговые печи и прокатные станы: SVG может быстро обеспечить реактивный ток и стабилизировать напряжение на шине в течение 5 мс, тогда как медленный отклик SVC не позволяет эффективно подавлять быстрые колебания напряжения.
Сравнение компенсационной способности. SVG основан на инверторе на IGBT и представляет собой устройство компенсации типа «управляемый источник тока», в котором не происходит усиления гармоник и резонанса; оно нечувствительно к параметрам системы и отличается высокой безопасностью и стабильностью. SVC имеет импедансную характеристику: выходной реактивный ток линейно снижается при понижении напряжения на шине и не обладает способностью к перегрузке. Благодаря характеристике «источник тока» выходной реактивный ток SVG не зависит от напряжения на шине, устройство обладает высокой способностью к кратковременной перегрузке и может использоваться для дальнейшего повышения стабильности электросистемы.
Сравнение по устранению гармоник. SVG не только не генерирует гармоник, но и обладает функцией их компенсации, позволяя одновременно с динамической компенсацией реактивной мощности фильтровать гармоники до 13-й порядка. В то же время TCR в SVC при компенсации реактивной мощности генерирует большое количество гармоник, поэтому его необходимо использовать в сочетании с фильтрами большой мощности. Традиционные LC-компенсаторы же полностью лишены способности компенсировать гармоники.
Компенсация трехфазного дисбаланса. SVG поддерживает компенсацию дисбаланса нагрузки и гармонических токов нулевой последовательности (в основном 3-й гармоники), тогда как традиционные LC-контуры и SVC не обладают этой функцией. В случае нагрузки дуговой печи SVG может эффективно уравновешивать трехфазное напряжение, уменьшая влияние токов отрицательной последовательности на электросеть.

IV. Применение на рынках русскоязычных стран и техническая адаптация
Металлургическая отрасль. При эксплуатации дуговых печей на металлургических предприятиях в русскоязычных странах наблюдаются такие проблемы, как серьезный трехфазный дисбаланс (доля тока отрицательной последовательности достигает 15 %), мерцание напряжения (Pst = 2,8) и превышение допустимых значений гармоник 5-го и 7-го порядка, что приводит к частым отключениям сопутствующего оборудования и ежегодным убыткам от простоев, превышающим 8 миллионов юаней. Благодаря быстрой реакции устройства SVG можно эффективно подавлять мерцание напряжения, выравнивать напряжение в фазах и значительно сократить убытки от простоев, вызванных проблемами с качеством электроэнергии.
Горнодобывающая промышленность. Частые запуски и остановки мощного оборудования, такого как шахтные подъемники, дробилки и шаровые мельницы, приводят к колебаниям напряжения в сети и реактивным ударам. Устройства SVG, обеспечивающие непрерывную плавную компенсацию, позволяют эффективно решать эту проблему и особенно подходят для централизованной компенсации в отдаленных горнодобывающих районах русскоязычного региона.
Сфера возобновляемых источников энергии. В русскоязычных регионах наблюдается бурное развитие ветроэнергетических и фотоэлектрических проектов; неопределённость ветровых и солнечных ресурсов приводит к колебаниям выходной мощности генераторных установок и низкому коэффициенту мощности при подключении к сети. SVG не только решает вышеуказанные проблемы, но и снижает влияние системных возмущений на ветрогенераторы и фотоэлектрические инверторы.
Ключевые моменты технической адаптации. Амплитуда колебаний напряжения в электросетях русскоязычных регионов значительна, поэтому рекомендуется, чтобы SVG обладал широким диапазоном адаптации к напряжению (+10 %––20 %). Для проектов в Сибири и за Полярным кругом необходимо подтвердить способность SVG к работе при низких температурах. Вся техническая документация и руководства по эксплуатации должны предоставляться на русском языке, а маркировка продукции должна содержать знак EAC. Компания Nali Electric может предоставить русскоязычный интерфейс HMI, интерфейс мониторинга, а также поддержку в получении сертификатов EAC и EMC.

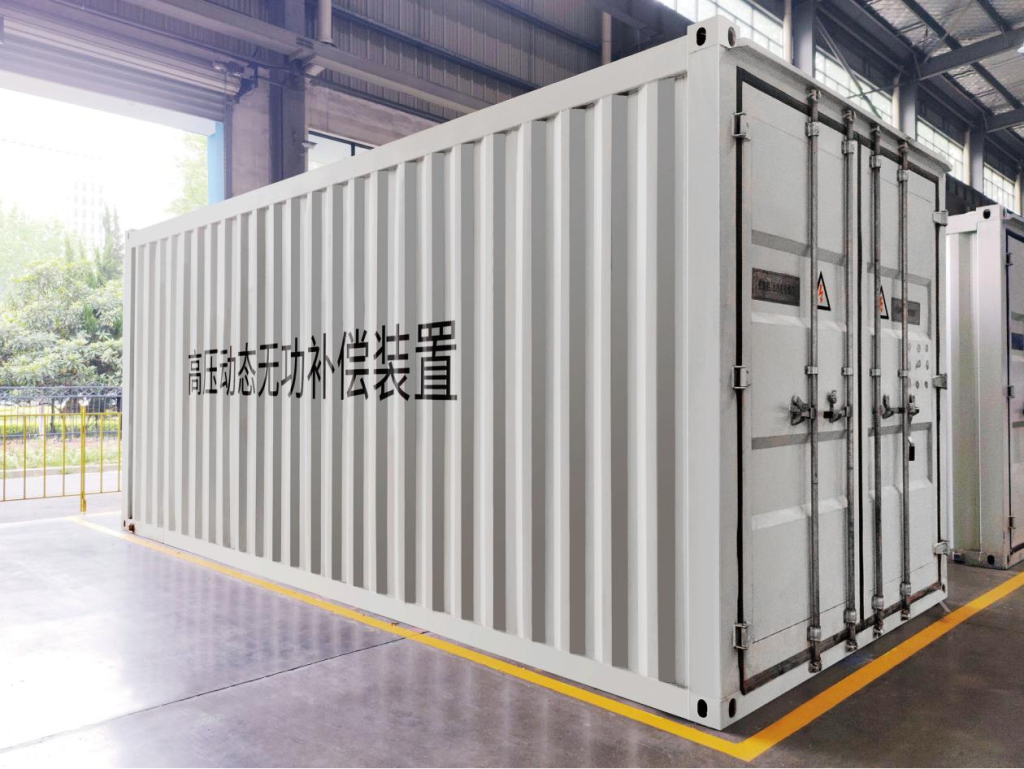

Высоковольтные SVG-устройства компании «Нали Электрик» используют многоуровневую архитектуру с каскадным соединением H-мостов, что позволяет подключать их напрямую к сетям 6 кВ, 10 кВ и 35 кВ без использования повышающих трансформаторов, снижая потери и занимаемую площадь. Устройства обладают резервированной структурой N+1, что позволяет им продолжать работу на полной нагрузке даже после выхода из строя отдельного звена цепи, благодаря чему они подходят для условий непрерывного производства в металлургии, горнодобывающей промышленности и на электрифицированных железных дорогах в русскоязычных регионах. Время отклика SVG составляет ≤5 мс, что позволяет осуществлять двунаправленную непрерывную компенсацию реактивной мощности с коэффициентом мощности, близким к 1; одновременно поддерживается компенсация трехфазного дисбаланса и подавление гармоник до 13-й порядка, эксплуатационные потери составляют менее 1%, а занимаемая площадь составляет всего 1/3–1/2 от площади, занимаемой SVC аналогичной мощности. Компания «Нали Электрик» предоставляет русскоязычный интерфейс HMI, интерфейсы мониторинга, поддержку в получении сертификатов EAC/EMC, а также техническую документацию на русском языке, что позволяет инженерам в русскоязычных регионах быстро подключить устройство к существующим системам SCADA или системам управления электроэнергией.
SVG обладает явными преимуществами в области управления качеством промышленной электроэнергии в русскоязычном регионе и подходит для отдельного раздела технического анализа. Компания «Наили Электрик» может предоставить индивидуальные решения SVG для ударных нагрузок, таких как дуговые печи, прокатные станы и подъемники, а также обеспечить реализацию проектов с помощью технической документации на русском языке и локализованных услуг.
