Высоковольтный распределительный шкаф KYN61-40,5: углубленный анализ системы изоляции электросети 35 кВ

Тематика: Технический анализ — разбор преимуществ и недостатков различных технологических решений в одной категории продукции
I. Рыночный контекст
KYN61-40.5 предназначен для внутренних распределительных систем напряжением 40,5 кВ и широко применяется в ветроэнергетике, фотоэлектрической энергетике, металлургии, нефтехимии и горнодобывающей промышленности. В русскоязычном регионе широко распространены электросети напряжением 35 кВ, которые предъявляют высокие требования к системам изоляции, приспособленности к низким температурам и корректировке для высокогорных условий. В крупных промышленных проектах в России, Казахстане и Центральной Азии, особенно на горнодобывающих и металлургических предприятиях, наблюдается постоянный рост спроса на распределительные щиты 35 кВ. Модель KYN61-40.5 компании Nali Electric оптимизирована для суровых условий русского региона, в ней используется композитная изоляция и усиленная внешняя изоляция, что делает её пригодной для эксплуатации в условиях сильных морозов, высокогорья и загрязнённой среды.
II. Позиционирование продукта

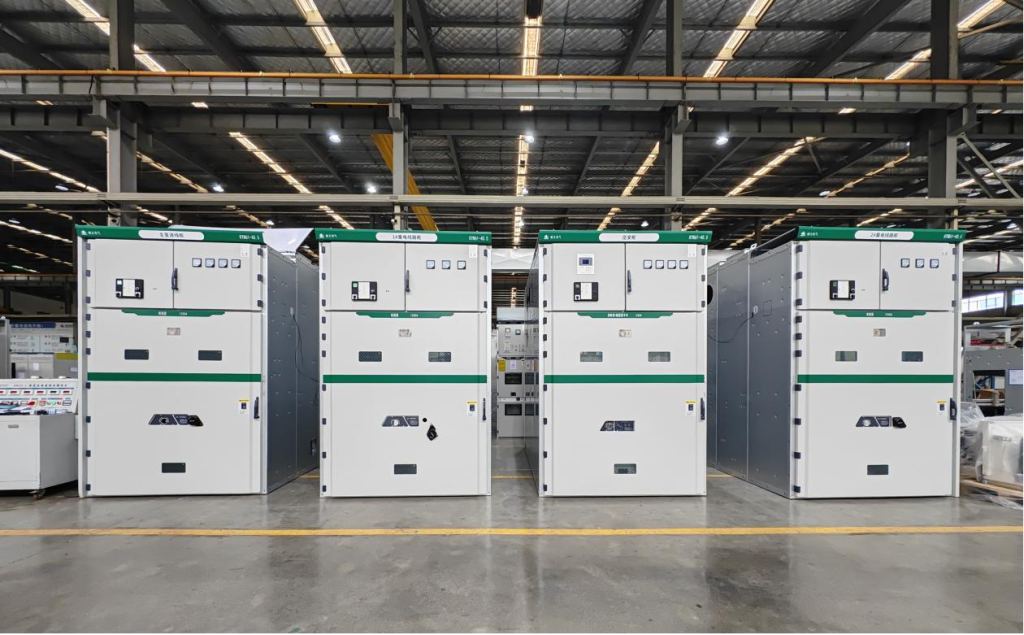

KYN61-40.5 — это трехфазное комплектное распределительное устройство для внутренней установки, рассчитанное на переменный ток частотой 50 Гц и номинальное напряжение 40,5 кВ, предназначенное для приема и распределения электроэнергии, а также управления и защиты цепей. Корпус имеет бронированную съемную конструкцию, выдвижные ящики установлены на опорах и оснащены вакуумными выключателями с композитной изоляцией. Продукт соответствует стандартам IEC 62271-200 и другим, может поставляться с сертификатом EAC и технической документацией на русском языке.
III. Анализ системы изоляции
В главной цепи используются изолированные шины; между фазами и на соединениях установлены изоляционные муфты из огнестойкого материала, изготовленные методом литья под давлением; соседние шкафы разделены шинными проходниками для предотвращения распространения аварии. Опорные изоляционные элементы изготовлены из армированного материала SMC, коэффициент ползучести составляет не менее 2,0 см/кВ. Номинальное импульсное выдерживаемое напряжение между фазами и фаза-земля составляет 185 кВ, а на размыке — 215 кВ. По сравнению с изоляцией, основанной исключительно на воздухе, композитная изоляция позволяет уменьшить размеры шкафа, однако требует контроля локальных разрядов и конденсации. Компания «Нейли» использует технологию заливки APG, что гарантирует отсутствие хрупкого разрушения изоляционных элементов при низких температурах и сохранение высоких изоляционных характеристик в запыленных и влажных условиях.
IV. Ключевые параметры
Номинальное напряжение 40,5 кВ, номинальный ток 630–2500 А, номинальный ток отключения при коротком замыкании 20–31,5 кА, номинальный кратковременный выдерживаемый ток 4 с. В выключателе используется вакуумная дугогасительная камера с композитной изоляцией, механический ресурс которой составляет более 10 000 циклов. Выдвижные каретки обладают хорошей взаимозаменяемостью и при техническом обслуживании могут извлекаться и заменяться целиком. Компания «Нэйли Электрик» может предоставить конфигурации с номинальным током до 2500 А и током отключения до 31,5 кА, отвечающие требованиям проектов в области ветроэнергетики, фотоэлектричества и металлургии в русскоязычных странах.

V. Сравнение технологий в одной категории
Шкафы с воздушной изоляцией отличаются низкой стоимостью и простотой обслуживания, но имеют большие габариты; шкафы с изоляцией SF6 компактны, однако предъявляют высокие требования к рекуперации газа и охране окружающей среды; шкафы с композитной изоляцией занимают промежуточное положение между ними и подходят для суровых условий русскоязычного региона. Композитная изоляция KYN61-40.5 не подвержена хрупкому разрушению при низких температурах и обладает высокой стойкостью к загрязнению, что делает её подходящей для условий, характерных для горнодобывающей и металлургической промышленности с высокой запылённостью. Недостатком является высокая требовательность к технологическому процессу производства: при недостаточном контроле частичных разрядов может произойти преждевременное старение изоляции. Компания «Нэйли Электрик» обеспечивает надёжность продукции за счёт строгих испытаний на частичные разряды и тщательного технологического контроля.
VI. Адаптация к рынку русскоязычных стран
В русскоязычных странах ветроэнергетические и фотоэлектрические проекты часто реализуются на степях, в пустынях и в районах с суровым холодным климатом. При выборе модели необходимо учитывать: температуру окружающей среды от -40 °C до +40 °C; поправку на высоту над уровнем моря; защиту от пыли и влаги; сертификацию EAC и техническую документацию на русском языке. Для нефтехимических проектов необходимо учитывать зонирование взрывоопасных зон; для горнодобывающих предприятий — пыль и вибрацию. Рекомендуется устанавливать нагреватели, контроллеры конденсации, индикаторы напряжения и интерфейсы для удаленной связи. Компания «Наили Электрик» может предоставить руководства по эксплуатации, схемы подключения и сертификационную поддержку на русском языке.

Оборудование KYN61-40,5 компании «Наили Электрик» использует композитную изоляцию и усиленные изоляционные элементы из SMC, коэффициент ползучести ≥2,0 см/кВ, подходит для проектов в области ветроэнергетики, фотоэлектричества, металлургии, нефтехимии, а также для проектов, реализуемых на больших высотах и в условиях низких температур; может поставляться с сертификатом EAC и документацией на русском языке. Компания «Наили Электрик» также может предоставить подбор сопутствующего оборудования в соответствии с требованиями проекта, включая выдвижные модули, автоматические выключатели, трансформаторы тока, разрядники и т. д., а также обеспечить пуско-наладку на месте и поставку запасных частей.
Подбор оборудования: подтвердить систему 40,5 кВ, короткозамыкающую способность, ток нагрузки; выбрать отключающую способность автоматического выключателя; определить ширину шкафа и расположение элементов; проверить блокировку «пяти предохранений». Эксплуатация и техническое обслуживание: регулярно проверяйте изоляторы, проходные муфты шин и контакты; каждые 2 года проводите испытания на выдерживаемое напряжение и локальные разряды; поддерживайте сухость внутри шкафа. Вывод: KYN61-40,5 подходит для распределения среднего напряжения 35 кВ в русскоязычных регионах, особенно для промышленных проектов в суровых условиях и при ограниченном пространстве. Компания «Наили Электрик» может обеспечить полную поддержку на всех этапах — от подбора оборудования до эксплуатации и технического обслуживания.
