Технический анализ шкафа KYN28A-12: сравнение параметров и эволюция конструкции

Направление содержания: Технический анализ — сравнение ключевых характеристик старых и новых моделей основных продуктов, анализ преимуществ и недостатков различных технологических решений в рамках одной категории
I. Рыночный контекст
KYN28A-12 — классическая модель бронированного распределительного щита среднего напряжения 12 кВ для внутренней установки, широко применяемая на подстанциях, промышленных и горнодобывающих предприятиях, электростанциях и в системах городского электроснабжения. Страны русскоязычного региона продолжают модернизацию электросетей, в связи с чем значительное количество устаревших распределительных щитов, установленных еще в советское время, подлежит выводу из эксплуатации. В связи с реализацией промышленных проектов и модернизацией городских электросетей в России, Казахстане и Узбекистане спрос на распределительные устройства среднего напряжения 12 кВ стабильно растет. При оценке данной продукции специалисты по закупкам в русскоязычных странах обычно обращают внимание на номинальные параметры, изоляционные расстояния, систему пяти предохранительных блокировок, взаимозаменяемость выдвижных ящиков, а также на соответствие требованиям сертификации EAC. Коммутационные аппараты KYN28A-12 компании NIRCEE Electric были оптимизированы с учётом особенностей рынка русскоязычных стран и обладают такими преимуществами, как проверенная конструкция, надёжность и простота модернизации.

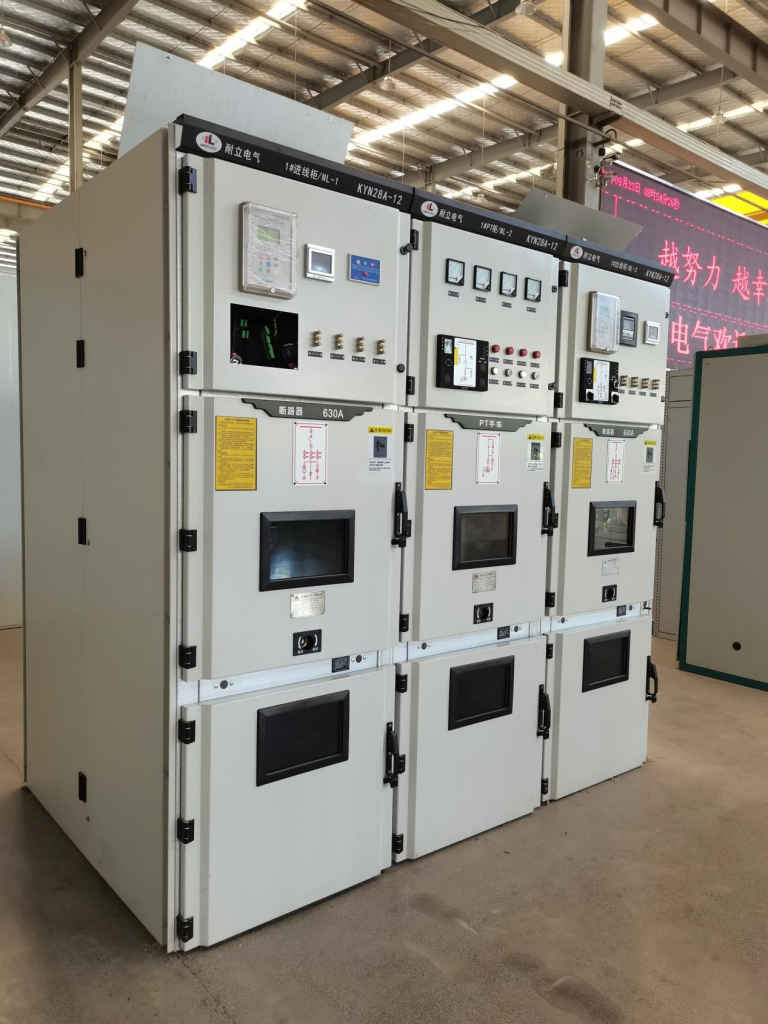

II. Позиционирование продукта и технические характеристики
KYN28A-12 предназначен для использования в трёхфазных сетях переменного тока 3,6–12 кВ, 50 Гц, для приёма и распределения электроэнергии, а также для управления, мониторинга и защиты цепей. Корпус имеет бронированную конструкцию с центральным расположением, отдельные отсеки и оснащен блокировкой «пяти предохранений»: предотвращение ошибочного включения/выключения выключателя, предотвращение выдвижения/втягивания выдвижных ящиков под нагрузкой, предотвращение включения заземляющего выключателя под напряжением, предотвращение подачи напряжения при заземляющем выключателе в положении «включено», предотвращение ошибочного проникновения в отсек под напряжением. Степень защиты корпуса — IP4X, степень защиты отсеков — IP2X, что обеспечивает эффективную изоляцию в случае неисправности. Данное изделие соответствует международным стандартам, в том числе IEC 62271-200, и является одним из распространенных решений для распределения электроэнергии среднего напряжения в рамках системы ГОСТ в русскоязычных странах.

III. Основная конструкция и материалы
Корпус изготовлен из алюминиево-цинковой стальной пластины толщиной 2 мм, обработанной на станках с ЧПУ, и соединен с помощью высокопрочных болтов. Расстояние воздушной изоляции для оголенных проводников составляет более 125 мм, а для проводников с композитной изоляцией — более 60 мм. Номинальный ток главных шин составляет 630–3150 А, номинальный ток тепловой устойчивости (4 с) — 16–50 кА, выдерживаемое напряжение промышленной частоты в течение 1 мин — 42/48 кВ. Выдвижные каретки выключателей имеют центральное расположение, приводной механизм и блокировка интегрированы, что обеспечивает хорошую взаимозаменяемость кареток. Кабельное отделение, шинное отделение и релейное отделение являются независимыми друг от друга, что облегчает техническое обслуживание. В изделиях «Наили» KYN28A-12 используются изоляционные детали, залитые эпоксидной смолой APG, что обеспечивает более низкий уровень частичных разрядов и лучшую атмосферостойкость, что делает их пригодными для эксплуатации в условиях русского региона с большими перепадами температур и значительными колебаниями влажности.
IV. Основные различия между старой и новой моделями
В старой модели KYN28A-12 изоляционные детали в основном изготавливались из обычной эпоксидной смолы, а количество разъемов для подключения интеллектуальных устройств было недостаточным. В продуктах нового поколения, при сохранении монтажных размеров, изоляционные элементы были модернизированы с использованием технологии заливки эпоксидной смолой APG, что обеспечивает более низкий уровень частичных разрядов и лучшую атмосферостойкость; одновременно предусмотрены разъёмы для интеллектуальных устройств управления, что позволяет устанавливать терминалы с голографическим распознаванием, систему управления «одной кнопкой», онлайн-измерение температуры контактов и онлайн-мониторинг механических характеристик. Для модернизации старых подстанций в русскоязычных регионах это означает возможность цифровой модернизации без необходимости переделки строительных конструкций. Компания «Наили Электрик» может предоставить интеллектуальные разъединительные устройства KYN28A-12, поддерживающие русскоязычный интерфейс HMI и интерфейс SCADA, что облегчает подключение к существующим системам мониторинга.
V. Преимущества и недостатки различных технологий в одной категории
По сравнению с фиксированными и выдвижными шкафами, шкафы с центральным расположением отличаются удобством технического обслуживания и высокой взаимозаменяемостью, но имеют более высокую цену; фиксированные шкафы отличаются низкой стоимостью и простотой обслуживания, но требуют более масштабных отключений электроэнергии при техническом обслуживании. Шкафы KYN28A-12 имеют центральную конструкцию и подходят для важных нагрузок и условий частого включения-выключения. Их технология комбинированной изоляции демонстрирует лучшие характеристики в регионах с высокой влажностью по сравнению с изоляцией, основанной исключительно на воздухе, однако необходимо уделять внимание контролю конденсации. В Сибири и на Урале, входящих в русскоязычный регион, зимой наблюдаются низкие температуры и большие суточные перепады температур, поэтому рекомендуется устанавливать устройства обогрева и осушения. Компания «Наили Электрик» может предоставить опции низкотемпературных нагревателей и контроллеров конденсации, обеспечивающие стабильные условия внутри шкафа.
VI. Адаптация к рынку русскоязычных стран
При закупках оборудования в русскоязычных странах особое внимание уделяется соответствию стандартам ГОСТ и сертификату EAC. Для экспорта в этот регион необходимо подтвердить: соответствие продукции требованиям ТР ТС 004/2011 и ТР ТС 020/2011; наличие русскоязычных версий технической документации, паспортных табличек и инструкций по эксплуатации; сопротивление изоляции ≥ 1 МОм; выдерживаемое напряжение 2Un + 1000 В в течение 60 секунд без пробоя. Для нефтяных месторождений, горнодобывающих предприятий и металлургических проектов рекомендуется подчеркнуть устойчивость к конденсации, загрязнениям и способность работать в широком диапазоне температур. Если проект расположен в высокогорных районах, уровень изоляции необходимо скорректировать с учетом высоты над уровнем моря. Компания Naili Electric обладает опытом сопровождения сертификации EAC и может предоставить техническую документацию на русском языке, а также поддержку в процессе сертификации.

Оборудование KYN28A-12 компании «Наили Электрик» оснащено изоляционными элементами, залитыми эпоксидной смолой APG, имеет встроенный интерфейс для интеллектуального мониторинга и оснащено полной системой пятимерной блокировки; в соответствии с требованиями EAC может быть предоставлена техническая документация на русском языке, что делает его подходящим для цифровизации старых подстанций в русскоязычных регионах. Компания «Наили Электрик» также может предоставить подбор и комплектацию основных компонентов, таких как выдвижные модули, выключатели и трансформаторы тока, в соответствии с требованиями проекта, а также обеспечивает удаленное техническое сопровождение и поставку запасных частей.
Порядок выбора: подтвердить системное напряжение 12 кВ, ток короткого замыкания, ток главной шины; определить количество выходных цепей и тип нагрузки; выбрать тип автоматического выключателя (VS1, VD4 и т. д.); подтвердить необходимость интеллектуального мониторинга; проверить наличие сертификации EAC и документации на русском языке. Рекомендации по эксплуатации и техническому обслуживанию: регулярно проверять механизм продвижения выдвижных ящиков, износ контактов, нагреватели, блокировки; раз в 1–2 года проводить испытания изоляции; поддерживать чистоту и сухость внутри шкафа. Вывод: KYN28A-12 обладает такими преимуществами в сфере распределения среднего напряжения в русскоязычных странах, как отработанность, надежность и простота модернизации, и подходит в качестве ключевого продукта для независимых сайтов, посвященных технической информации. Компания Nali Electric может предоставить комплексную поддержку — от подбора модели и сертификации до эксплуатации и технического обслуживания.
