Руководство по выбору вакуумных выключателей для нефтехимической и металлургической промышленности

Тематика: Методы выбора оборудования — быстрый подбор продуктов с оптимальным соотношением цены и качества с учетом условий эксплуатации
I. Рыночный контекст: острая потребность в модернизации промышленной электрификации в русскоязычных странах
Страны русскоязычного региона (Россия, Казахстан, Узбекистан и др.) в настоящее время переживают масштабную модернизацию промышленной электрификации. На примере России можно отметить, что нефтегазовая и металлургическая отрасли являются двумя основными опорами национальной экономики, однако значительная часть эксплуатируемого распределительного оборудования по-прежнему представлена масляными и пневматическими выключателями, установленными ещё в советское время. Эти устройства, как правило, характеризуются недостаточной дугогасительной способностью, необходимостью частого технического обслуживания и высокими рисками для безопасности. По мере ускоренного вывода из эксплуатации устаревшего оборудования вакуумные выключатели, благодаря таким преимуществам, как компактность, длительный срок службы и отсутствие необходимости в техническом обслуживании дугогасительной системы, становятся предпочтительным решением для модернизации промышленных систем электрораспределения в русскоязычном регионе.
С точки зрения объема рынка, рынок распределительного оборудования среднего напряжения в России в последние годы демонстрирует стабильный рост, причем нефтехимия, металлургия и горнодобывающая промышленность, а также электрифицированные железные дороги являются тремя основными источниками спроса. В Казахстане и Узбекистане также активно реализуются проекты в сфере горнодобывающей промышленности и металлургии, что приводит к постоянному росту спроса на высоковольтные вакуумные выключатели. Однако специалисты по закупкам оборудования в русскоязычном регионе предъявляют строгие требования к приспособленности оборудования к низким температурам, поправкам на высоту над уровнем моря и соответствию стандарту EAC, что создает технические барьеры для выхода на этот рынок. Вакуумные выключатели компании NIRCEE Electric оптимизированы с учетом этих требований и обладают способностью адаптироваться к низким температурам, высоким высотам над уровнем моря и загрязненной среде.

II. Сферы применения: дифференцированные требования в суровых условиях эксплуатации
Нефтехимическая отрасль. Системы электрораспределения на нефтехимических предприятиях сталкиваются с множеством проблем: во-первых, наличие взрывоопасных газов и пыли требует, чтобы выключатели не допускали утечки дуги; вакуумные выключатели не допускают выброса дуги при прерывании тока, что делает их особенно подходящими для объектов с суровыми условиями эксплуатации, таких как химические заводы и угольные шахты. Во-вторых, нефтехимические установки требуют непрерывности и надёжности электроснабжения, поскольку любое непреднамеренное срабатывание автоматического выключателя может привести к значительным убыткам. В-третьих, в электросетях нефтехимических заводов высокое содержание гармоник, что предъявляет более строгие требования к изоляционным характеристикам автоматических выключателей.
Сценарии применения в металлургической промышленности. Вводные щиты тяжелонагруженного оборудования, такого как дуговые печи и главные двигатели прокатных станов, требуют частого включения и выключения, в результате чего автоматические выключатели подвергаются воздействию огромных ударных и короткозамыкающих токов. В условиях металлургического производства (сталеплавильные и прокатные цеха) специальные вакуумные автоматические выключатели должны обеспечивать способность отключения короткого замыкания на уровне 31,5 кА или даже 40 кА, чтобы выдерживать огромные импульсные токи короткого замыкания в крупных дуговых печах. Кроме того, высокая концентрация пыли и высокая температура окружающей среды в металлургических цехах предъявляют повышенные требования к теплоотводу и защитным характеристикам автоматических выключателей.
Условия эксплуатации в горнодобывающей промышленности. В системах электроснабжения шахтных подъемников, вентиляторов и дробилок вакуумные выключатели, выступая в качестве устройств непосредственного управления высоковольтными двигателями, должны выдерживать огромные ударные токи при запуске двигателей. Условия эксплуатации в горнодобывающей промышленности также сопряжены с такими проблемами, как влажность, вибрация и запыленность, что подвергает механический ресурс и изоляционные характеристики выключателей серьезным испытаниям. Вакуумные выключатели компании «Нали Электрик» оснащены герметичными полюсными столбами или вакуумными дугогасительными камерами с композитной изоляцией, что позволяет им стабильно работать при низких температурах до -40 °C, на высоте 4000 м над уровнем моря, а также в условиях конденсации и загрязнения.

III. Основные технические требования и методы выбора
(1) Выбор номинальных параметров. При выборе вакуумного выключателя в первую очередь необходимо определить уровень напряжения (6 кВ, 10 кВ или 35 кВ) и максимальное рабочее напряжение системы Umax. На примере вакуумного выключателя VS1-12 для внутренней установки его номинальное напряжение составляет 12 кВ, номинальный ток варьируется от 630 А до 4000 А, а номинальный ток отключения при коротком замыкании достигает 20/25/31,5/40 кА. Для проектов в нефтехимической и металлургической отраслях рекомендуется предусмотреть запас по номинальному току в размере 20–30 % с учетом роста нагрузки и ударных токов.
(2) Оценка отключающей способности. Выбор номинального тока отключения при коротком замыкании зависит от короткозамыкающей способности системы. Ток короткого замыкания у тяжелонагруженного оборудования, такого как горные подъемники и дуговые печи, обычно значителен, поэтому необходимо выбирать класс 31,5 кА или 40 кА. Электрический ресурс вакуумного выключателя может достигать класса E2, механический ресурс — класса M2, а количество циклов отключения при номинальном токе — 30 000 (40 кА).
(3) Приспособленность к условиям окружающей среды. При реализации проектов в русскоязычных регионах необходимо уделять особое внимание трём параметрам окружающей среды: во-первых, диапазону температур окружающей среды — в Сибири экстремальные низкие температуры могут достигать -50 °C, что требует надёжной работы приводного механизма выключателя при низких температурах; во-вторых, поправке на высоту над уровнем моря — в некоторых горнодобывающих предприятиях Центральной Азии высота над уровнем моря превышает 2000 м, что требует корректировки уровня изоляции в соответствии со стандартами; в-третьих, степени защиты от загрязнений — пыль и коррозионные газы, характерные для металлургической и горнодобывающей среды, требуют более высокого коэффициента ползучести.
(4) Выбор привода. Пружинный привод подходит для большинства промышленных условий, отличается высокой надёжностью и простотой обслуживания. Привод на постоянных магнитах имеет меньшее количество деталей и меньшую дисперсию работы, что делает его подходящим для условий частого включения-выключения. Для взрывоопасных зон нефтехимической промышленности привод должен также соответствовать требованиям взрывозащищённой сертификации. Компания «Нэйли Электрик» может предложить два варианта приводов: пружинный и на постоянных магнитах.

IV. Основные моменты соответствия требованиям EAC в русскоязычном регионе
Требования к сертификации EAC вакуумных выключателей различаются в зависимости от уровня напряжения. Выключатели низкого напряжения (≤1 кВ) подлежат сертификации EAC в соответствии с ТР ТС 004/2011 («Безопасность низкого напряжения») и ТР ТС 020/2011 («Электромагнитная совместимость»). Для обычных типовых моделей можно использовать декларацию о соответствии EAC (режим 5D), для чего достаточно предоставить протокол испытаний по стандарту IEC-ГОСТ и техническое досье на русском языке. Для взрывозащищенных выключателей и выключателей для горнодобывающей промышленности обязательным является сертификат соответствия EAC (режим 1C/3C), что требует проведения полного комплекса испытаний образцов и ежегодного надзорного аудита на заводе.
В случае вакуумных выключателей высокого напряжения (>1 кВ) ситуация более сложная. Оборудование высокого напряжения выходит за рамки сферы применения ТР ТС 004, поэтому сертификат EAC недействителен; необходимо пройти обязательную сертификацию на национальном уровне в соответствии с требованиями каждого государства-члена ЕАЭС. В России для вакуумных выключателей 10–35 кВ можно оформить декларацию о соответствии ГОСТ-Р; для этого необходимо предоставить протокол испытаний по стандарту ГОСТ-Р-IEC-62271-100, выданный аккредитованной в России лабораторией; как правило, выездной аудит завода не требуется. Для экспорта высоковольтного оборудования в Казахстан необходимо дополнительно оформить сертификат соответствия СТ-РК (ГОСТ-К), который не может быть заменен сертификатом EAC. Он выдается уполномоченным органом KazStandard и действителен только на территории Казахстана. Все предоставляемые технические документы, протоколы испытаний и инструкции по эксплуатации должны быть представлены на русском языке, а переводы должны быть заверены профессиональным переводческим агентством. Компания «Нэйли Электрик» обладает опытом сопровождения сертификации по стандартам EAC, ГОСТ-Р и СТ-РК и может предоставить техническую документацию на русском языке.

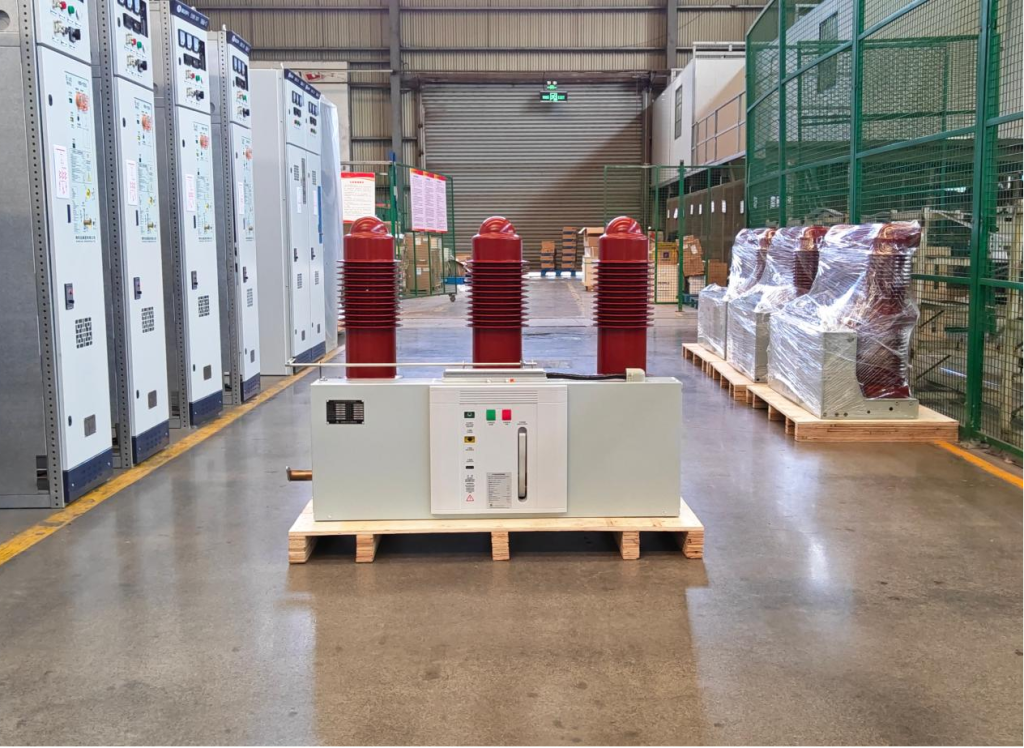

Компания «NIRCEE Electric» предлагает специализированные решения в области вакуумных выключателей для нефтехимической, металлургической и горнодобывающей промышленности в русскоязычных странах. Продукция оснащена герметичными полюсными столбами или вакуумными дугогасительными камерами с композитной изоляцией, что обеспечивает стабильную работу при низких температурах до -40 °C, на высоте до 4000 м над уровнем моря, а также в условиях конденсации и загрязнения; в качестве привода можно выбрать пружинный или постоянномагнитный механизм, механический ресурс составляет от 10 000 до 30 000 циклов, что подходит для условий частого включения и выключения, характерных для нефтехимической и металлургической отраслей. Компания NIRCEE Electric проводит заводские испытания на изоляцию, механические характеристики, нагрев и короткозамкнутую прочность в соответствии со стандартами IEC/GB, а также может содействовать клиентам в получении сертификатов EAC, GOST-R, СТ-РК и т. д., предоставляя техническую документацию на русском языке, паспортные таблички, схемы подключения и руководства по эксплуатации. В рамках проектов по модернизации устаревших масляных выключателей в русскоязычных регионах вакуумные выключатели «Наили» позволяют сократить время отключения электроэнергии, снизить затраты на техническое обслуживание, а также предоставляют комплекты запасных частей и обучение по эксплуатации и техническому обслуживанию.
Краткое руководство по выбору модели: Первый шаг — определить уровень напряжения системы и максимальное рабочее напряжение; второй шаг — рассчитать максимальный ток короткого замыкания и определить класс отключающей способности; третий шаг — оценить условия окружающей среды (температура, высота над уровнем моря, запыленность, коррозия) и определить степень защиты и особые требования; четвёртый шаг: выбор типа привода; пятый шаг: проверка статуса сертификации на целевом рынке (EAC/GOST-R/СТ-RK) и полноты технической документации на русском языке; шестой шаг: оценка способности поставщика обеспечивать поставку запасных частей и оказывать техническую поддержку.
Схема анализа окупаемости инвестиций: Экономическую эффективность замены масляных выключателей на вакуумные можно оценить по трем критериям: во-первых, снижение затрат на техническое обслуживание — дугогасительная камера вакуумного выключателя не требует обслуживания, что позволяет сократить годовые расходы на техническое обслуживание более чем на 60%; во-вторых, сокращение убытков от отключений электроэнергии — механический ресурс составляет 10 000–30 000 циклов, что значительно снижает количество внеплановых остановок; в-третьих, повышение безопасности — отсутствие масла и риска взрыва снижает вероятность аварий и сокращает расходы на страхование. При замене масляных выключателей на вакуумные в ходе модернизации электросетей нефтяных месторождений система распределения электроэнергии работает стабильно, а все технические показатели соответствуют требованиям. В целом вакуумные выключатели демонстрируют значительное преимущество по затратам на весь жизненный цикл в нефтехимической, металлургической и горнодобывающей отраслях стран русского языкового пространства. Компания «Наили Электрик» может предоставить комплексную поддержку — от расчета параметров выбора до подготовки технической документации на русском языке, поставки запасных частей и обучения персоналу по эксплуатации и техническому обслуживанию — с учетом проектного напряжения, короткозамыкающей способности, условий эксплуатации и требований сертификации.
